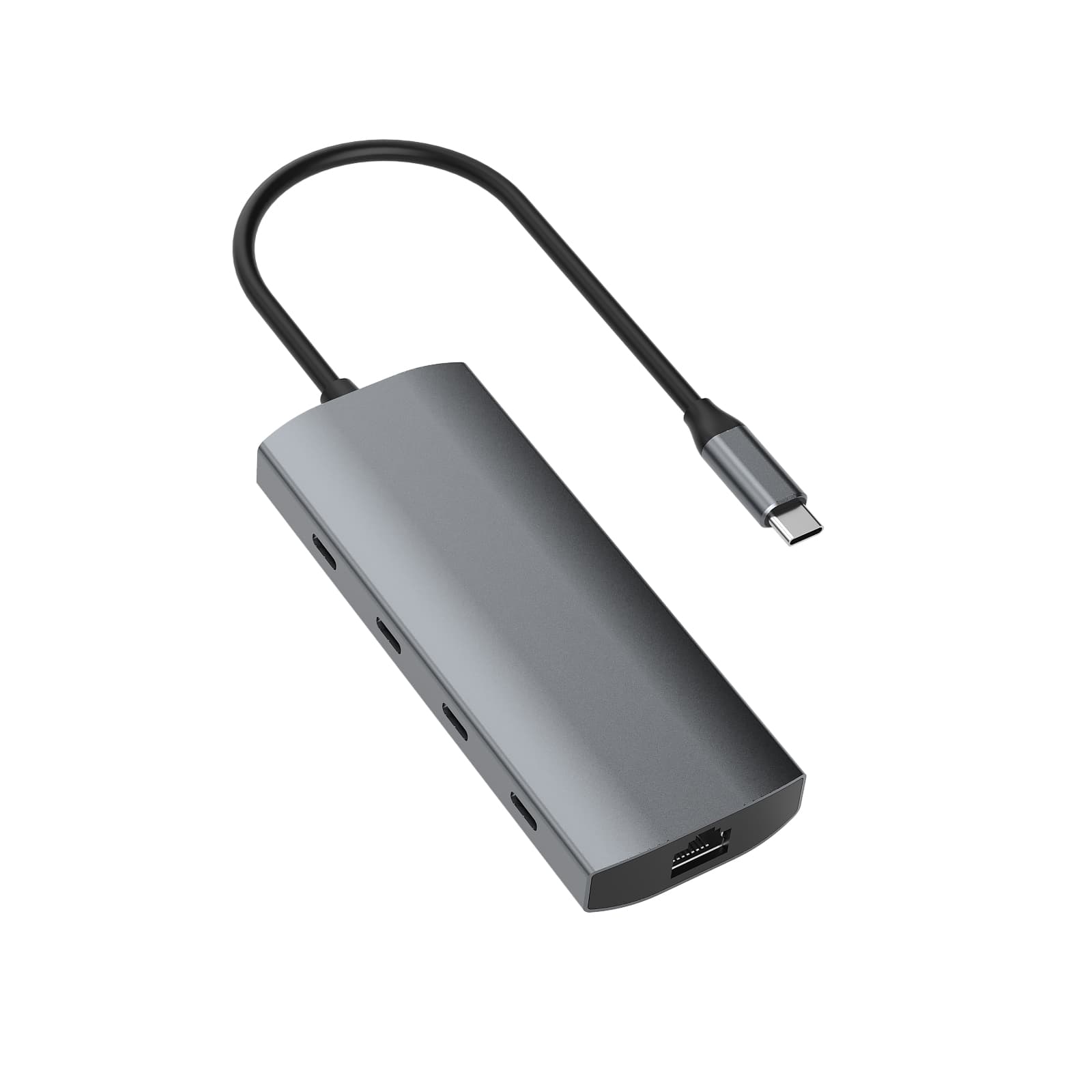

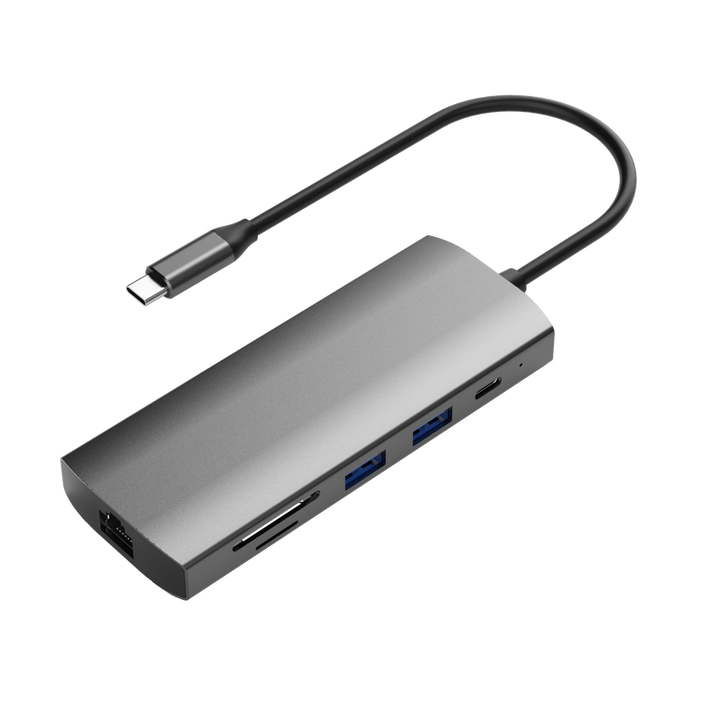

9合1 USB-C 扩展坞 双 4K@60Hz 全接口 10Gbps

　　产品描述

　　双路 4K@60Hz USB-C 视频输出——不向 HDMI 妥协

　　市面上大多数 10合1 扩展坞的配置是"一个 HDMI + 一个 USB-C 视频口",强迫用户在"现代"与"老旧"显示接口之间做取舍。HBC109 给出了另一种答案:两路独立的 USB-C DisplayPort Alt Mode 视频输出,均可同时稳定输出 3840×2160 @60Hz,并支持 HDCP 1.4 / 2.2 内容保护。

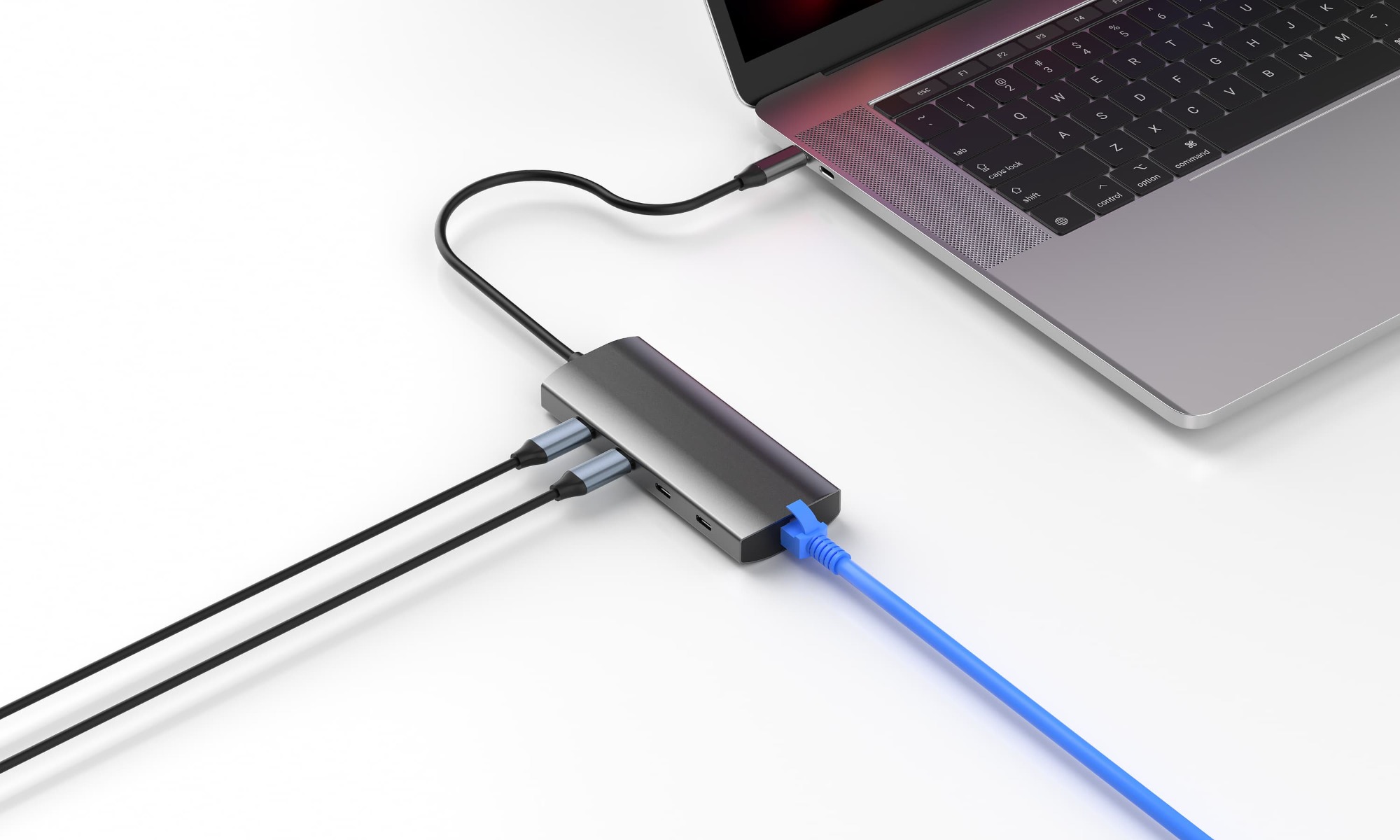

　　这是为那些已经更换 USB-C 4K 显示器、不想再多一个"永远不会用到"的 HDMI 口的用户设计的方案。直接用 USB-C 线材连接两台外接显示器,在 Windows 下通过 MST 开启真正的双屏扩展工作空间,或者两屏镜像同显用于会议演示。

　　macOS 用户需注意: Apple 系统限制 USB-C Alt Mode 在扩展模式下最多只能点亮一台外接显示器(4K@60Hz)。这是 macOS 系统层面的限制,不是扩展坞的硬件限制——市面上所有不依赖 DisplayLink 驱动的 USB-C 扩展坞在 macOS 上都有同样限制。

　　10Gbps 端口

　　多口扩展坞常见的一个槽点是:规格表写着"USB 3.2",但实际上一部分端口是 Gen1(5Gbps),一部分是 Gen2(10Gbps)。通常要插上 NVMe SSD、看着速度只跑到一半,才能发现问题。

　　HBC109 的所有下行 USB 端口——2 个 USB-C 3.2 Gen2 数据口、2 个 USB-A 3.2 Gen2 数据口、以及 2 个 USB-C 视频/数据复合口——全部跑满 10Gbps。外接 NVMe SSD 在任意端口上都可达到约 1050MB/s 的实测速度。无需猜测哪个口是哪个速率。

　　100W PD 输入——85W 反向上行给主机

　　独立的 Type-C PD 3.0 输入口支持最高 100W 充电输入。扣除扩展坞自身约 15W 运行功耗后,主机笔电可获得约 85W 穿透充电——足以在重度负载下维持 16 寸工作站笔电满电运行。

　　·  搭配 65W 适配器 → 主机获得约 50W 充电

　　·  搭配 100W 适配器 → 主机获得约 85W 充电

　　铝合金外壳——长时间高负载下的温度差距

　　外壳采用铝合金 + ABS 塑胶组合,配色为幻影灰加黑。这不是为了好看。在持续混合负载下(双 4K + 千兆以太网 + 外接 SSD 拷贝),市面同档位纯塑料扩展坞外壳温度通常会升到 48-52°C,而 HBC109 的铝合金外壳稳定在 42-45°C 区间——这对芯片寿命延长与长时间工作的性能稳定性,都有可测量的正面影响。

　　千兆以太网、双卡槽读卡、紧凑形态

　　·  1× RJ45 千兆以太网口(10/100/1000M),办公室 Wi-Fi 拥堵场景的可靠替代方案

　　·  1× SD 卡槽 + 1× TF(Micro SD)卡槽,均支持 UHS-I(需注意:SD 和 TF 不可同时识别,同时插入时优先识别 SD 卡)

　　·  机身尺寸 117.7 × 46 × 15.22 mm —— 足够纤薄,可整齐地收纳在笔电后方而不乱

　　·  25 cm 一体化 USB-C 数据线 —— 介于桌面款(50 cm)与便携款(15 cm)之间的黄金长度

　　采用成熟方案的主控芯片组

　　HBC109 内部采用经过严格验证的芯片组合:

　　·  Genesys Logic GL3590 —— USB 3.2 HUB 主控,以热稳定性好、静态功耗低著称

　　·  Realtek RTD2145 —— DisplayPort 显示主控,驱动双路视频输出

　　·  Realtek RTL8153B —— 千兆以太网 MAC/PHY,相比原版 RTL8153 功耗效率更优

　　·  VIA VL103 —— PD 3.0 协议芯片

　　·  Realtek RTS5459 —— PD 控制器

　　·  Genesys Logic GL823K —— 读卡器主控

　　B2B 合作优势

　　ISO9001, CE 认证, RoHS 环保材质,符合欧盟及全球分销要求

　　提供 OEM/ODM 服务: 定制 LOGO、零售包装、线长与外壳颜色

　　起订量灵活, 欢迎样品订单

　　方案成熟, 长期稳定量产

　　大批量订单交期灵活, 一般稿件确认后 20-30 天可交货

　　Q1: 为什么这款扩展坞没有 HDMI 口?算缺点吗?
　　A1: 这是一个有意的设计决策。HBC109 的两个视频输出都是 USB-C DisplayPort Alt Mode,面向那些已经使用现代 USB-C 4K 显示器的用户。如果您的使用场景必须用到 HDMI,建议选购我们的 HBC072 或 HBC072M2 系列(都带独立 HDMI 口)。如果您已经用的是 USB-C 显示器,HBC109 能为您提供两路无需转换、信号损耗更低的直连方案。

　　Q2: 在 macOS 上能实现双 4K@60Hz 输出吗?
　　A2: 不能。macOS 系统限制了 USB-C Alt Mode 的扩展模式最多只支持一台外接显示器——这是 Apple 系统层面的限制,不是本扩展坞的硬件限制。市面上所有不依赖 DisplayLink 驱动的 Alt Mode 扩展坞在 macOS 上都有同样限制。在 macOS 下,您可以驱动一台 4K@60Hz 外接显示器,或者开启镜像模式让两台显示器同屏显示。如需扩展模式下的双屏,需使用 Windows 系统。

　　Q3: 六个 USB 端口真的都跑 10Gbps 吗?
　　A3: 是的。所有 4 个数据型 USB 端口(2 个 USB-C + 2 个 USB-A)都是 USB 3.2 Gen2 10Gbps。两个 USB-C 视频输出口除了传输 DisplayPort 视频信号之外,数据传输速率同样是 10Gbps。外接 NVMe 移动固态硬盘在任意端口上都能跑到约 1050MB/s 的实测速度。

　　Q4: 能给笔电充电吗?
　　A4: 可以,通过 PD 穿透充电。将标配的 USB-C PD 适配器(最高支持 100W)接入专用 PD 输入口,扩展坞自身运行约占用 15W,主机笔电可获得最高约 85W 的充电功率。使用 65W 适配器时主机约获 50W,使用 100W 适配器时主机约获 85W。对大多数 13-16 寸笔电在典型负载下的续航足够支撑。

　　Q5: SD 卡和 TF 卡能同时读取吗?
　　A5: 不能。本读卡器同一时间只支持读取一张卡。如果 SD 和 TF(Micro SD)同时插入,系统将优先识别 SD 卡。对于需要频繁在两种卡之间切换的用户,这是一个需要注意的使用习惯,但不影响读取速度或兼容性。

　　Q6: 这款扩展坞支持手机吗?
　　A6: 支持。只要您的手机 USB-C 接口支持 DisplayPort Alt Mode(2020 年以后的主流安卓旗舰、三星 DeX 设备等大多支持),即可使用。可以将手机画面投射到外接 4K 显示器,连接键盘和鼠标,拓展为移动办公形态。使用 Lightning 接口的 iPhone 不兼容;USB-C 接口的 iPhone 可进行基础数据传输与充电,视频输出视具体机型而定。

　　Q7: 为什么选用铝合金外壳而不是塑料?
　　A7: 两个原因:散热性能和耐用性。在持续双 4K + 多端口数据负载下,内部芯片组会产生明显热量。铝合金的散热速度比塑料快很多,能让芯片维持在最佳工作温度、延长产品使用寿命。另外,铝合金也比塑料更耐日常插拔磨损——对于在共享工位上高频使用、或经常随身携带的场景尤其重要。

　　Q8: 这款扩展坞兼容雷电 3 / 雷电 4 笔电吗?
　　A8: 兼容。雷电 3 和雷电 4 接口均向下兼容 USB-C DP Alt Mode。HBC109 已在雷电笔电上完成兼容性测试并正常工作。需要说明的是:本产品是 USB 3.2 Gen2 扩展坞,不是雷电扩展坞——每个端口上限是 10Gbps 带宽,而不是雷电的 40Gbps 聚合带宽。

　　Q9: 是否接受 OEM / ODM 订单?
　　A9: 接受。我们支持定制 LOGO 印刷、零售包装定制、线长与颜色定制、铝合金外壳颜色定制。请将您的目标数量和定制范围发给我们的销售团队,起订量一般从 500-1,000 PCS 起,具体视定制范围而定。

　　Q10: 保修政策与交期?
　　A10: 批发订单标准质保为 自发货日起 12 个月,覆盖制造缺陷。针对大客户与 ODM 合作伙伴,可提供延长质保服务。现货型号交期 7-15 天;OEM/ODM 项目稿件确认后一般 20-30 天 交货。
