AHD（模拟高清）PCIe 采集卡用于台式机视频监控或 DVR 系统，可接入多路 AHD 摄像机信号。采集卡通过内部 PCIe 接口连接主机，输入端用于 AHD/VGA 信号；HDMI 信号和免驱 USB UVC 设备需要使用其他类型的采集硬件。
产品提供两种配置：4 路型号最高支持 1080p 30 fps 输入，8 路型号最高支持 720p 输入。下单前应根据输入路数、驱动、操作系统和所需输出格式选择对应型号。
| 版本 | 最高输入规格 | 适用场景 |
|---|---|---|
| 4 路 | 最高 1080p 30 fps | 适合需要 4 路输入并优先考虑更高输入分辨率的项目。 |
| 8 路 | 最高 720p | 适合需要在一台主机上接入更多 AHD 摄像机，且 720p 能满足要求的项目。 |
最高输入分辨率不等同于全通道并发性能。进行多路同时录像时，应采用与所选分辨率、帧率和输出格式对应的视频时序表。

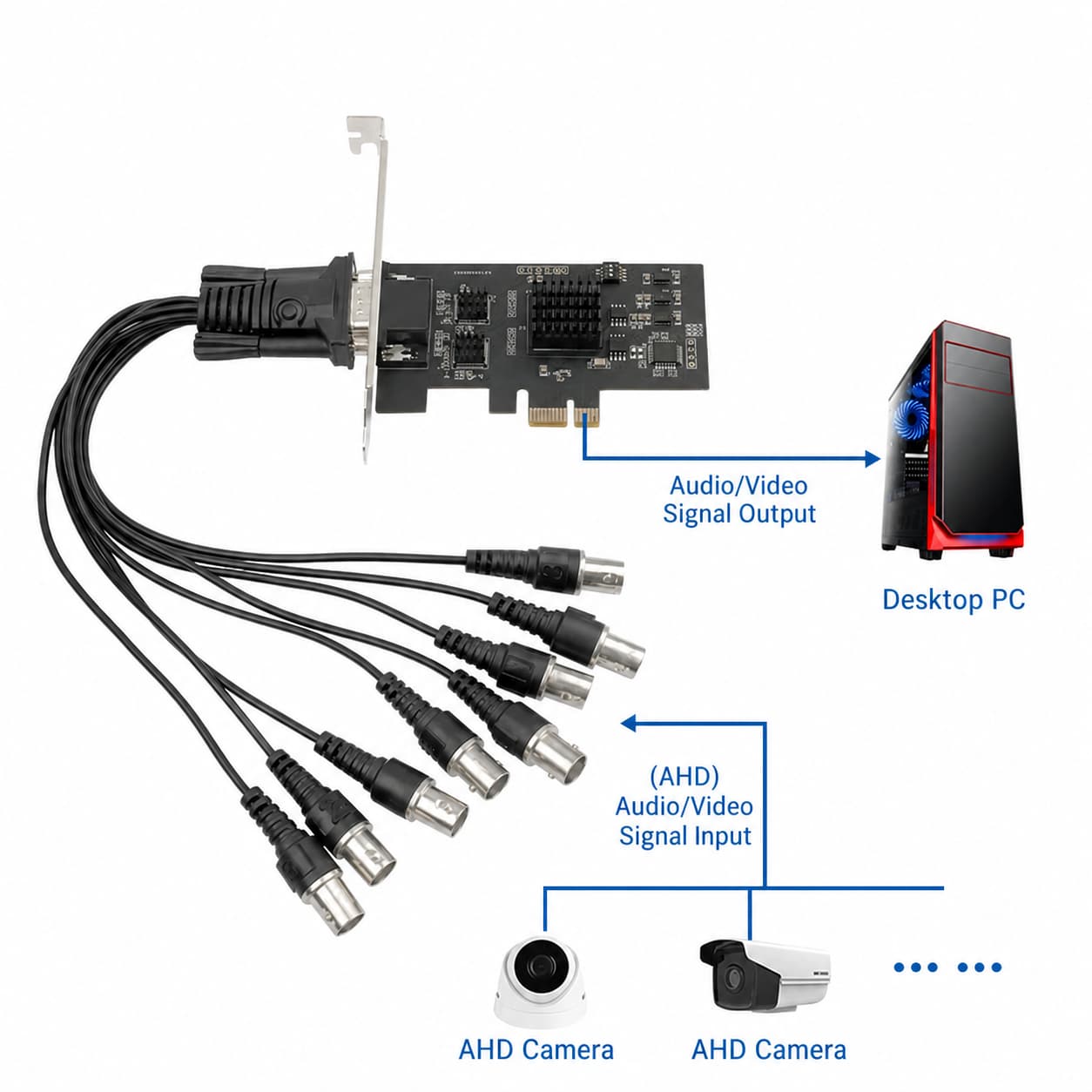

AHD 摄像机信号通过下图所示的输入接口接入采集卡，采集数据再经 PCIe 链路传输至主机。配套驱动和 SDK 为兼容应用提供视频流访问能力。应用程序、API、驱动版本与采集卡型号须相互兼容。
音频支持取决于采集卡配置。选型时，音频输入路径、通道数和摄像机兼容性须与所选型号匹配。
输入分辨率是采集卡可接收的摄像机信号规格；输出格式是采集帧交付给软件时的数据格式。可选输出包括 YUY2（未压缩的打包式 YUV 4:2:2）和 H.264（压缩编码格式）。
可同时工作的通道数、预览帧率、录像格式和 CPU 负载取决于所选版本、驱动、应用设置以及使用 YUY2 还是 H.264。
如系统未识别采集卡，应检查 PCIe 插槽、板卡是否安装到位、驱动包是否适配操作系统以及驱动版本是否匹配。该产品为内置 PCIe 卡，不应按 USB UVC 设备的流程排查。
开始二次开发前，先明确采集卡型号、操作系统或 Linux 内核版本、并发通道数、摄像机信号格式、目标分辨率与帧率、YUY2/H.264 输出需求及音频要求。选择支持该型号且包含所需 API 的 SDK 包。在方案阶段使 SDK 与正式部署使用的驱动版本匹配，可减少后续集成返工。
不免驱。采集卡需要专用的 Windows 或 Linux 驱动，应安装与具体型号及操作系统匹配的驱动包。
支持，但需使用与采集卡型号和目标内核匹配的 Linux 驱动包。相关驱动可在下载中心获取。
不一定。最高输入分辨率与多通道同时工作性能是两项不同规格。制定项目参数时，应采用与所选驱动、输出格式、分辨率和帧率对应的时序表。
技术资料：Nextchip AHD 概述、PCI-SIG 带宽表和 Microsoft YUY2 格式文档。
下单前可对比 AHD 采集卡系列，查看4/8 路 PCIe 型号，并在下载中心核对当前可用的驱动和 SDK。
